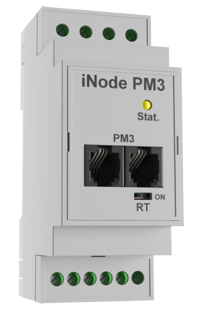

iNode-PM3 - модуль контроля параметров электропитания

Модуль iNode-PM3 предназначен для удаленного контроля параметров однофазной/трехфазной сети переменного тока, в составе системы совместно с WEB/SNMP-устройством контроля параметров электропитания iNode-PSense V3

Купить

Модуль обеспечивает сбор измерительной информации и передачу ее по шине PM3.

iNode-PM3 обеспечивает контроль следующих параметров сети:
- Частота сетевого напряжения;
- Действующее (TrueRMS) напряжение фаз L1-L3;
- Действующий (TrueRMS) ток фаз L1-L3, суммарный ток по трем фазам;
- Полная мощность фаз L1-L3, суммарная полная мощность по трем фазам;
- Активная мощность фаз L1-L3, суммарная активная мощность по трем фазам;
- Реактивная мощность фаз L1-L3, суммарная реактивная мощность по трем фазам;
- Коэффициенты мощности нагрузки фаз L1-L3;
- Коэффициенты искажения синусоидальности напряжения и тока фаз L1-L3;
- Углы между напяжением и током;
- Контроль чередования фаз;
- Учёт активной и реактивной энергии.
ВНИМАНИЕ! Модуль iNode-PM3 не является зарегистрированным средством измерения, и обеспечивает технологический контроль параметров однофазной/трехфазной сети электропитания с заданной точностью измерения

Основные особенности модуля iNode-PM3
- Непосредственное подключение и измерение напряжений и частоты 3-х фаз сети, имеющих общий нейтральный проводник
- Изменение токов 3-х фаз сети с применением трансформаторов тока типа XH‐SCT‐T10 50A/100mA и др.
- Вычисление полной, активной и реактивной мощностей фаз и суммарно по трем фазам
- Вычисление коэффициентов мощностей нагрузки фаз
- Измерение температуры модуля и температурная компенсация результатов измерений
- Низкая погрешность измерений (не более 1% для токов, 0,5% для напряжений и не более 0,25% для частоты напряжений)
- Возможность электропитания модуля по шине PM3 непосредственно от iNode-PSense (не более 7 модулей)
- Конструкция предусматривает установку на стандартную монтажную DIN-рейку шириной 35 мм
Техническая спецификация модуля iNode-PM3
- Параметры измерения частоты, напряжения и тока:

  Диапазон измерения частоты сети: 40..100 Гц

  Погрешность измерения частоты сети: ±0,25 %

  Диапазон измерения действующего (TrueRMS) значения напряжения: 0..420 В

  Погрешность измерения напряжения: ±0,5 %

  Диапазон измерения действующего (TrueRMS) значения тока: 0..1500 А, при использовании соответствующих трансформаторов тока* (диапазон измерения может быть увеличен по согласованию с заказчиком)

  Погрешность измерения тока: ±1 %
- Условия работы:

  Рабочая температура окружающего воздуха (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +50 °С

  Степень защиты по ГОСТ 14254 - IP 20
- Размеры и масса:

  Габаритные размеры ВxШxД - не более 90 х 70 х 36 мм

  Масса - не более 0,1 кг
