iNode-Light — сетевой WEB/SNMP-адаптер, предназначенный для контроля параметров окружающей среды, дискретных датчиков, а также управления исполнительными механизмами через сети Ethernet (или Интернет) по протоколам SNMP, HTTP(WEB).

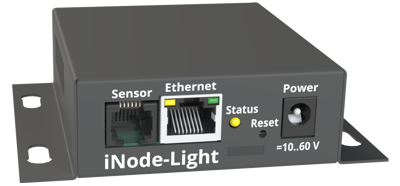

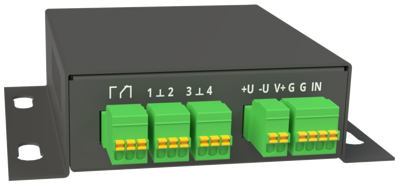

iNode-Light (m)   iNode-Light (m)

Адаптер iNode-Light V2 выпускается в единственном исполнении (в металлическом корпусе, с PoE и часами реального времени)

Внимание! Адаптер iNode-Light V1 снят с производства. Не рекомендуется использовать в новых проектах.

Варианты исполнений адаптера iNode-Light V1:


iNode-Light

  • Исполнение в металлическом корпусе:
    • iNode-Light (M) - WEB/SNMP-адаптер с четырьмя дискретными входами, входом измерения постоянного напряжения, релейным выходом и цифровым интерфейсом датчиков;
    • iNode-Light POE (M) - WEB/SNMP-адаптер iNode-Light, оснащенный функцией электропитания по сети Ethernet (POE);
    • iNode-Light RTC (M) - WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) с резервным электропитанием;
    • iNode-Light RTC POE (M) - WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) и функцией электропитания по сети Ethernet (POE)


iNode-Light

  • Исполнение в кожухе из термоусадочной трубки:
    • iNode-Light - WEB/SNMP-адаптер с четырьмя дискретными входами, входом измерения постоянного напряжения, релейным выходом и цифровым интерфейсом датчиков;
    • iNode-Light POE - WEB/SNMP-адаптер iNode-Light, оснащенный функцией электропитания по сети Ethernet (POE);
    • iNode-Light RTC - WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) с резервным электропитанием;
    • iNode-Light RTC POE - WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) и функцией электропитания по сети Ethernet (POE)
>>>>> Ознакомительная версия устройства iNode-Light V1 в режиме on-line <<<<<

  • Доступные опции (для iNode-Light V1):

    • Часы: встроенные часы реального времени с резервным питанием, позволяющие вести журнал событий в реальном масштабе времени;
    • POE: электропитание адаптера по сети Ethernet при условии использования оборудования электропитания, поддерживающего POE (стандарты IEEE 802.3af-2003 и IEEE 802.3at-2009);

    Отличительные особенности (iNode-Light V2):

    • Широкий диапазон напряжений электропитания адаптера (10..60 В), поддержка электропитания адаптера по стандарту PoE (IEEE 802.3af-2003, IEEE 802.3at-2009);
    • Интерфейсы связи, обеспечивающие одновременную работу: Ethernet, WiFi (в режиме конечной станции), WiFi (в режиме точки доступа);
    • Непосредственное подключение до 4-х дискретных датчиков (дыма, открытия дверей, “сухих” контактов охранной/пожарной сигнализаций, термостатов и иных контактов, работающих по принципу "замкнуто-разомкнуто") с обеспечением доступа к ним через сеть Ethernet (Internet), используя такие протоколы как SNMP, XML, JSON, WEB (HTTP);
    • Телеметрический IP контроль температуры (до 4 датчиков по шине Sensor и до 4 датчиков по шине 1-Wire) и влажности (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc по цифровому интерфейсу), возможность установки порогов срабатывания аварийной сигнализации для измеряемых параметров
    • Возможность подключения до двух модулей расширения LPN relay с дополнительными четырьмя силовыми релейными выходами;
    • Адаптер позволяет задавать логику работы выходов сигнального реле в зависимости от состояния дискретного входа, показаний датчиков окружающей среды или состояния дискретных входов других WEB/SNMP адаптеров, подключенных по TCP;
    • Адаптер позволяет в автоматическом режиме контролировать состояние серверов и другого сетевого оборудования по сети Ethernet, и производить перезапуск контролируемого оборудования при его "зависании" отключением электропитания на нормированный интервал времени (0-99 секунд).;
    • Возможность измерения постоянного напряжения в диапазоне -75...75 В;
    • Возможность подключения датчика интерфейса "токовая петля" (4/20мА);
    • Адаптеры имеют встроенные часы реального времени (RTC), что позволяет использовать актуальные временные метки для записей журнала событий;
    • Функция автоматической синхронизации системного времени с NTP сервером времени;
    • Адаптер поддерживает работу по протоколу SNMP версии 1, 2С, 3 (iNode-Light V1 SNMP только версии 1);
    • Адаптер имеет встроенный web-сервер, позволяющий управлять его работой и контролировать состояние релейных выходов, дискретного входа, а также подключенных цифровых датчиков с помощью любого распространенного web-браузера (Microsoft Edge, Opera, Mozilla Firefox, Google Chrome);
    • Функция отправки SNMP ловушек (трапов) при возникновении события;
    • Функция автоматической отправки сообщений через сервер электронной почты на заданный e-mail адрес;
    • Функция сохранения в энергонезависимой памяти и отображения в графическом виде измерительной информации подключенных датчиков (размер памяти для записи информации до 130000 точек записи);
    • FirmWare может быть обновлено через WEB интерфейс устройства;
    • Для наших OEM партнеров возможно изменение дизайна HTML страниц WEB интерфейса

     Адаптер обеспечивают работу по следующим протоколам:

    • WEB (HTML)
      Значения параметров и состояния датчиков доступны по HTTP протоколу в виде WEB-страницы. Данные на странице автоматически обновляются каждые 3 секунды
    • JSON
      Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде текстовых файлов формата JSON
    • SNMP
      SNMP это протокол управления сетями связи на основе архитектуры TCP/IP, работающий на транспортном уровне по протоколу UDP. Адаптеры поддерживают контроль и управление по протоколу SNMP v1, v2с, v3
    • Аварийные сообщения
      • SNMP Traps
        Генерируемые адаптером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем IP адрес по протоколу SNMP, если служба SNMP включена
      • E-mail
        Генерируемые адаптером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем адрес электронной почты по протоколу SMTP, если данная функция указана в настройках адаптера
      • Syslog
        Генерируемые адаптером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем сервер Syslog, если служба Syslog включена
      • Telegram Bot
        Генерируемые адаптером аварийные и информационные сообщения отправляются через настроенный Telegram Bot заданным адресатам

    Интерфейсы для подключения датчиков и оборудования

    • Дискретные входы
      Дискретные входы – предназначены для контроля состояния дискретных датчиков
    • Релейный выход
      Релейный выходй – представляет собой сигнальный перекидной контакт встроенного реле, позволяющее управлять слаботочной низковольтной нагрузкой
    • Sensor
      Интерфейс Sensor, для подключения цифровых датчиков контроля параметров окружающей среды (до 4-х датчиков температуры, датчика влажности и температуры, датчика давления и температуры, до 2-х модулей LPN relay )
    • +U -U
      Вход измерения постоянного напряжения
    • V+ G G IN
      "токовая петля" (4/20мА)

  • Техническая спецификация адаптера iNode-Light

    • Параметры электропитания:
      • Потребляемая мощность - не более 4 Вт
      • Рабочий диапазон напряжения питания:
        • вход электропитания: от 10 до 60 В постоянного тока
        • вход POE: от 23 до 60 В постоянного тока
      • Защита от перегрузок по току и коротких замыканий
      • Защита от смены полярности
      • Защита входов питания от импульсных перенапряжений
    • Сетевые интерфейсы
      • Ethernet 10/100Mbit (разъем RJ45)
      • WiFi IEEE802.11b/g/n
    • Поддерживаемые сетевые протоколы
      • HTTP, HTTPS, SNMP, SNTP, SMTP, DHCP, ICMP, TLS, Telnet(CLI), Syslog
    • Интерфейс датчиков:
      • I2C(со встроенным усилителем), 1-Wire, разъем RJ-12
    • Параметры дискретных входов:
      • Напряжение на зажимах клеммных блоков: 11,5±2В
      • Внутреннее сопротивление дискретного входа: 2,6 кОм
      • Максимально допустимое сопротивление дискретного датчика: 5,0 кОм
      • Напряжение изоляции входов дискретных датчиков: 1000 В постоянного тока
    • Максимальная коммутационная способность релейного выхода:
      • 1A @ 24 VDC, 0,3 A @ 60 VDC, 0,5A @ 125 VAC
    • Параметры измерения постоянного напряжения:
      • Диапазон измерения: -75 В... 75В
      • Погрешность измерения: ±0,25%
    • Параметры интерфейса "токовая петля" (4/20мА):
      • Выход электропитания интерфейса: 12В / 0.05 А
      • Диапазон измерения постоянного тока: от 0 до 30 мА
      • ВСопротивления встроенного токового шунта: 50 Ом
      • Погрешность измерения постоянного тока, не более : ±0,1%
    • Условия работы:
      • Рабочая температура окружающего воздуха (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +50 °С
      • Степень защиты по ГОСТ 14254: IP 20
    • Размеры и масса:
      • Габаритные размеры (Д х Ш х В):
        • 85х102х28 мм
      • Масса - не более:
        • 0,2 кг

  • Актуальные версии ПО:
